自动 26Debug Probe
卓越汽车项目
AUTO26Debug Probe 专为汽车项目设计。由于采用了最先进的 FPGA 技术，它能以前所未有的性能支持各种处理器架构 和调试协议 。此外，它还提供汽车市场广泛使用的额外控制信号。

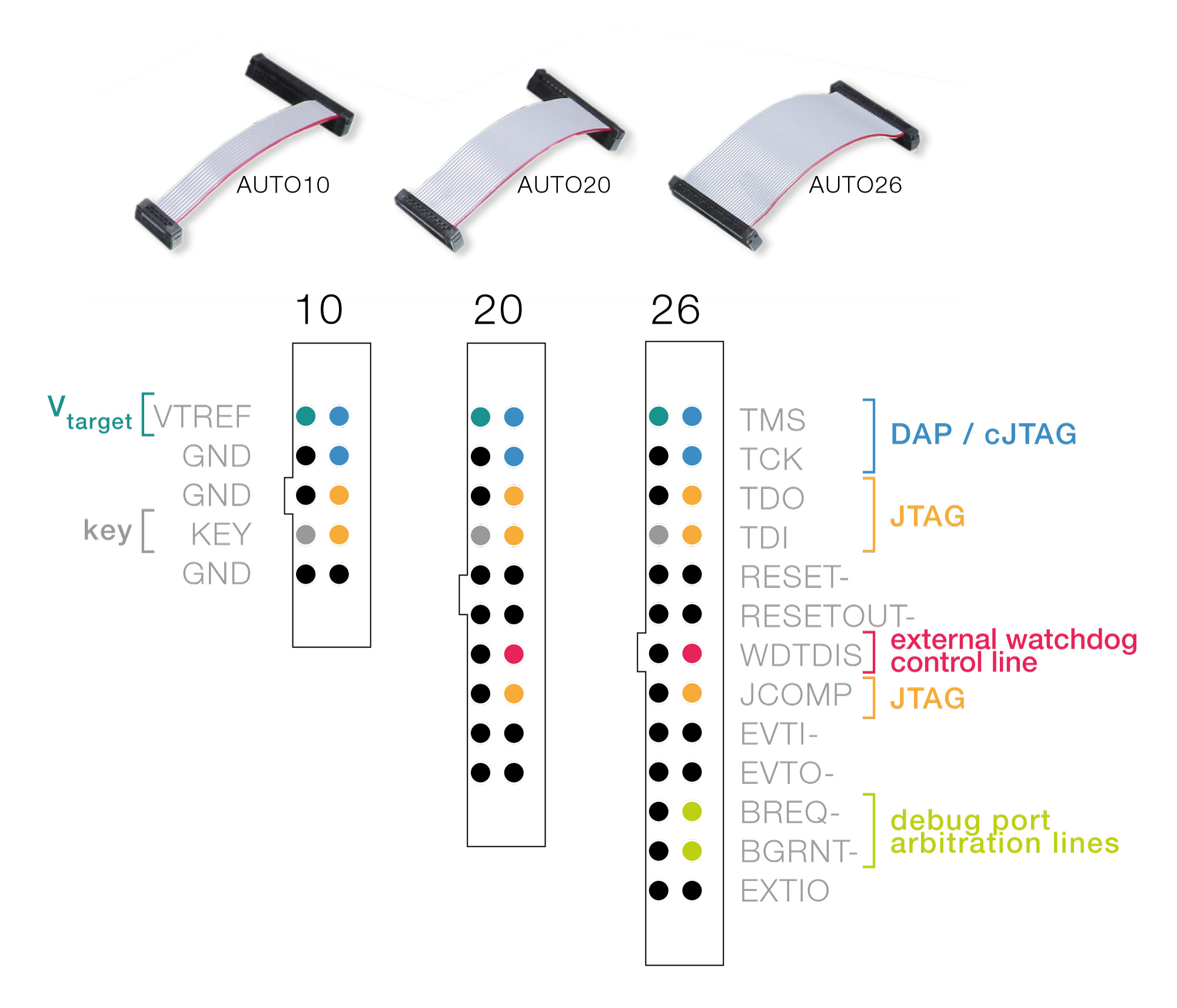

它标配有三种不同的目标连接器（10 针、20 针和 26 针）， 在目标连接器的 可用针数和所需功能 方面提供了 灵活性。10 针版本的目标连接器与 MIPI 标准兼容。另有适配器可用于将 AUTO26Debug Probe 连接到带有任何类型调试连接器的目标机。
对汽车目标的最佳控制
AUTO26debug probe 是劳特巴赫 30 多年汽车应用支持经验的结晶。它支持满足汽车应用特殊需求的额外信号。传统调试探头不支持这些功能。
看门狗禁用
看门狗禁用引脚允许在不修改目标板的情况下调试配备硬件看门狗定时器的目标。它可以永久禁用看门狗，也可以根据内核状态控制看门狗。
第二个复位引脚
有些芯片 有多个复位引脚，例如专用的复位输入和复位输出引脚。有了第二个复位引脚，调试器就能完全监控处理器的复位状态。这样就能实现通过复位进行调试等功能。
调试端口仲裁专用引脚
在汽车应用中，调试器和第三方工具（如校准和原型开发工具）通常共享调试端口。调试端口仲裁引脚允许与这些工具共享调试端口。使用专用引脚意味着无需重新使用其他引脚即可实现调试端口仲裁，从而保持其原有功能。
触发器引脚（1 进 1 出）
触发引脚用于向 SoC 发送外部事件，或将 SoC 事件传播到示波器等其他工具。
获取适合您的 AUTO26 探头架构

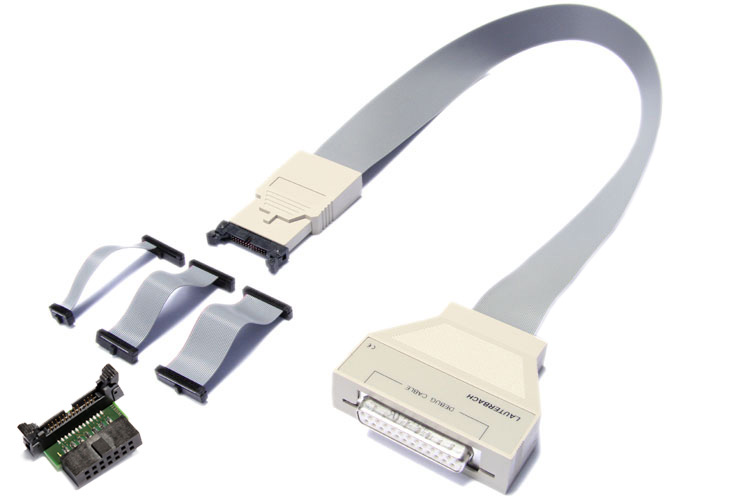

支持 TriCore、PCP 和 GTM 调试。 支持 JTAG、DAP、DXCPL 和 DXCM。 在特定条件下支持 DAP 流（见下文）。 包括TRACE32 软件，适用于 Windows、Linux 和 macOS。 DVD 和下载版。 需要 PowerDebug 接口 USB 2.0/USB 3.0、 PowerDebug Ethernet、PowerTrace Ethernet、 PowerDebug II、PowerDebug PRO 、PowerDebug E40 或 PowerDebug X50。 如果使用 16 针 JTAG（TriCore）连接器，则需要 LA-3849。 支持 DAP 流，如果将该设备与 PowerDebug PROE40 或 X50，且PowerView 软件版本为 R.2023.09 或更新版本（160619 或更高版本）。 如果满足这些要求，DAP 流只能在以下情况下使用 DAP 模式（DAP2、DAP3、DAPWide、DAP4）。 出于性能考虑，我们建议使用 320 MHz 的 DAPWide。 轨迹显示和分析（基于 DAP 流、片上缓冲区或 PowerTrace）需要使用 LA、 或 PowerTrace）需要 LA-3799X（TriCore ED 的跟踪许可证）。 对于 DXCPL/DXCM，您可能还需要 CAN-Box (LA-3889)。
Supports RH850 via JTAG, LPD4, LPD1 (included ICU-M core). Supports V850 via NWIRE. Includes software for Windows, Linux and macOS. Requires PowerDebug E40/X50, PowerDebug II or PRO, PowerDebug Interface USB 2.0/USB 3.0, PowerDebug Ethernet, PowerTrace Ethernet. Includes Debug Cable with 26 pin connector (1.8V to 5.0V). Includes Converter AUTO26 to JTAG14 (LA-2700).

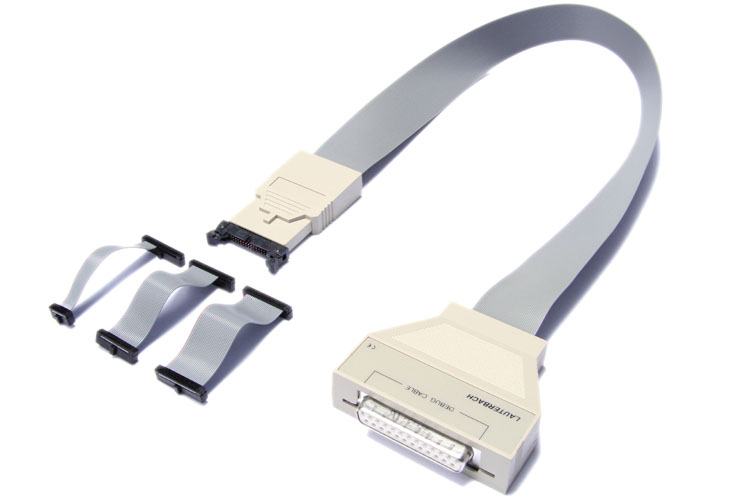

Debug Cable 带调试许可证，可调试 Qorivva MPC5xxx/SPC5xxx (e200 内核) 和飞思卡尔 PX 系列处理器。 包括用于 eTPU、GTM 和 SPT 的调试许可证。 包括 AUTO26Debug Cable ，带 26 针连接器（1.8V 至 5.0V）。 包括 AUTO26 至 JTAG14 OnCE 转换器 (LA-3873) 包括TRACE32 软件，用于 Windows、Linux 和 macOS。 DVD 或下载。 需要多核许可证 LA-7960X，用于在多核平台上同时调试多个 e200 内核。 在多核处理器上同时调试多个 e200 内核。 (锁步模式不需要）。 需要以下 PowerDebug 基本模块之一： PowerDebug X 系列、PowerDebug E 系列、PowerDebug PRO 、 PowerDebug Interface USB 2/USB 3、PowerDebug II、 PowerDebug Ethernet、PowerTrace Ethernet。

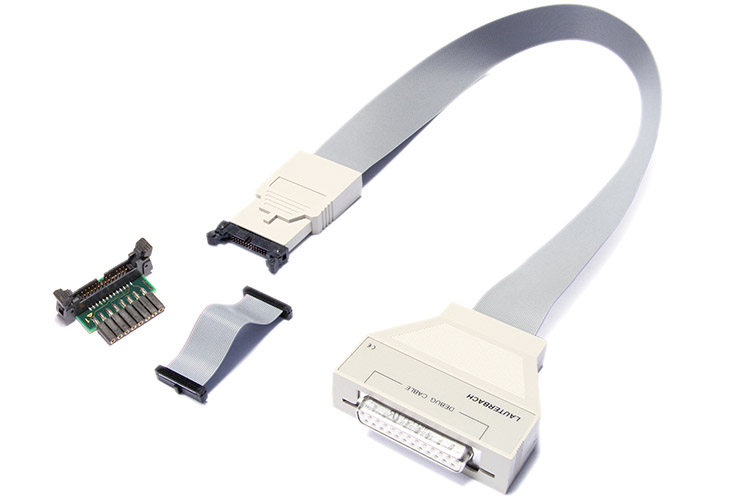

Debug Cable 带调试许可证 调试 Microchip 的 dsPIC 单核控制器。 支持 dsPIC33A、dsPIC33C 和 dsPIC33E。 如需调试双核 dsPIC，请另行订购： LA-3084 用于CombiProbe 2 dsPIC 双核的软件包。 包括Debug Cable ，带 26 针连接器（1.8V 至 5.0V）。 包括转换器到 MICROCHIP-8 接头。 包括用于 Windows、Linux 和 macOS 的TRACE32 软件。 DVD 或下载。 需要下列 PowerDebug 基本模块之一： PowerDebug X 系列、PowerDebug E 系列、PowerDebug PRO 、 PowerDebug Interface USB 2/USB 3、PowerDebug II、 PowerDebug Ethernet、PowerTrace Ethernet。

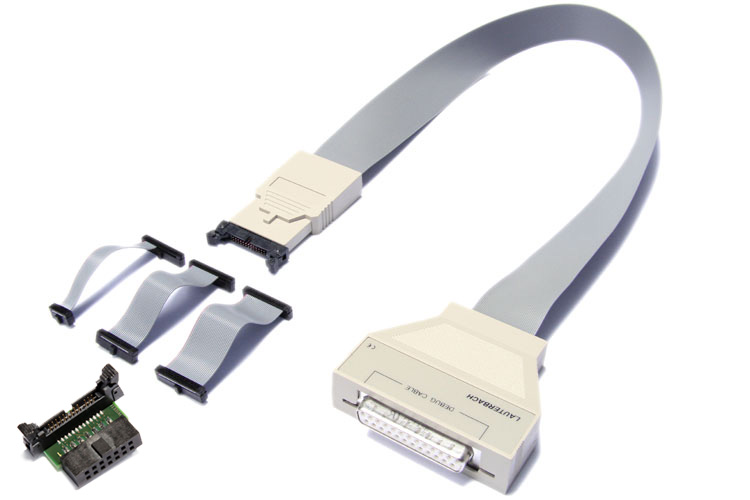

带有 CAN 适配器的 AUTO26Debug Probe 用于调试 Armv8 和 Armv9 内核。 单信号调试端口 (SSDP)。 Debug Probe 包括调试 基于 Armv8 和 Armv9 的 Cortex-A、Cortex-R、 Cortex-X 和 Neoverse 32/64 位内核的调试许可证、 以及 GTM、SPT 和 IPU 内核。 SPT 和 IPU 内核不能通过 SSDP 调试。 包括多核调试。 包括用于 Windows、Linux 和 macOS 的软件。 需要 PowerDebug 接口 USB 2.0/USB 3.0、 PowerDebug Ethernet、PowerTrace Ethernet、 PowerDebug II、PowerDebug PRO 、PowerDebug E40 或 PowerDebug X50。 要求PowerView 软件 R.2024.02 或更新版本。
连接到每个目标
汽车应用中有许多不同的连接器。我们有多种转换器可与相应的连接器匹配。

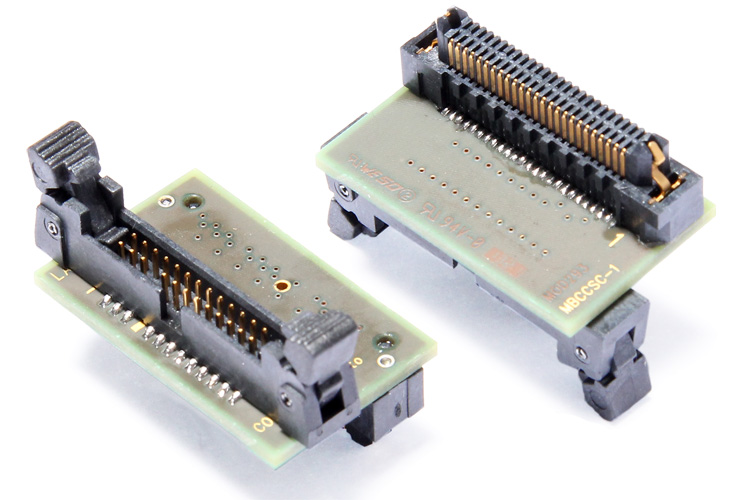

从汽车Debug Cable （26 引脚）到 Mictor 38 引脚（NEXUS MPC5XXX 引脚分配）的转换器 至 Mictor 38 引脚（NEXUS MPC5XXX 引脚说明） 用于 LA-2708（用于 MPC5xxx Automotive PRO 的调试器） 用于 MPC5xxx AUTO26 的 LA-3206 调试器（PACK） LA-3736（用于 MPC5xxx 汽车的 JTAG 调试器）

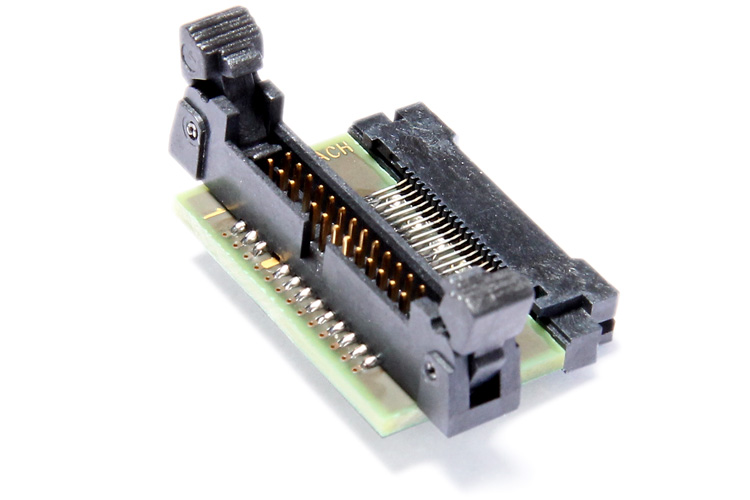

从汽车Debug Cable （26 引脚）到 Samtec 50 引脚（NEXUS MPC5XXX 引脚分配）的转换器 至 Samtec 50 引脚（NEXUS MPC5XXX 引脚布局） 用于 LA-2708（用于 MPC5xxx Automotive PRO 的调试器） 用于 MPC5xxx AUTO26 的 LA-3206 调试器（PACK） LA-3736（用于 MPC5xxx 汽车的 JTAG 调试器）

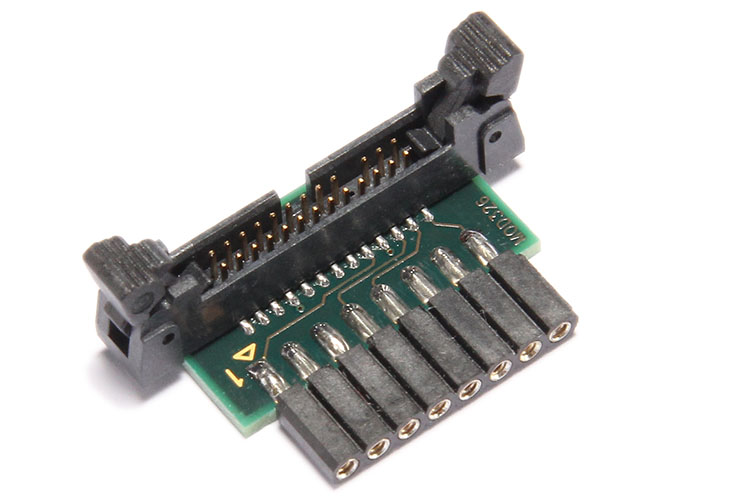

从 AUTO26 引脚输出到 MICROCHIP-8 接头的转换器 用于调试 Microchip 的 dsPIC 控制器。 可与 AUTO26debug cable 或 AUTO26 调试晶须一起使用。
从汽车Debug Cable （26 针）转换器 连接至目标上的 14 针 RH850 连接器 用于 用于 RH850/V850 Automotive PRO 的 LA-2709 调试器 LA-3205 调试器，用于 RH850/V850 AUTO26（PACK） 用于 RH850 汽车的 LA-3739 调试器
寻找其他调试探头
如果 AUTO26 不适合您，我们还提供其他多种调试探头。
