Logic Analyzer 扩展

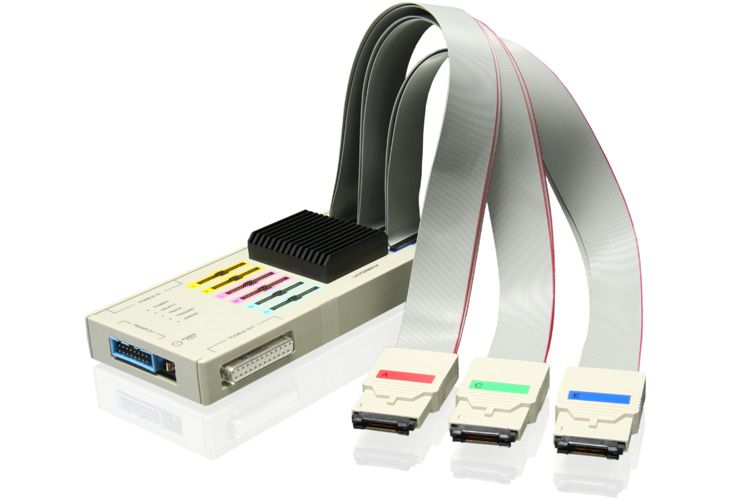

lauterbach-mixed-signal-probe-with-powerTrace-Serial-2

概述

记录数字和模拟信号并将其与程序流程相关联

我们的逻辑分析仪是调试和跟踪工具的完美扩展。它们可以记录数字和模拟信号，并与记录的程序流程相关联。这样，就可以轻松验证由应用软件启动的信号时序，或计算特定程序部分的功耗。

收益

将程序流和目标信号结合起来

根据信号轻松验证程序代码。传统上，需要使用多个单独的工具来采样程序流程和逻辑信号，这使得相关性成为一项棘手的任务。有了TRACE32 ，您可以从一个用户界面同时驱动两种工具，并使用交叉触发和通用时间戳，从而验证软件变化和信号行为。使用熟悉的界面和工具套件可减少培训时间，提高工作效率，让您专注于问题的解决，而不是忙于使用多个不同的工具。

在TRACE32 图形用户界面上轻松记录信号

通过熟悉的TRACE32 GUI 进行配置、控制和捕获。通过使用与调试会话相同的TRACE32 UI 和脚本语言，您可以快速、直观地掌握逻辑采样。通过与调试器的紧密集成，可以交叉触发硬件和软件事件，实现精确控制。逻辑信号可以实时流式传输到主机，提供几乎无限的记录时间。

将数字/模拟信号与程序流程相关联

利用逻辑信号和程序流程跟踪之间无与伦比的跟踪和交叉相关选项；在一个窗口中点击，光标就会跳转到其他任何窗口中的相同时间戳，甚至与两个窗口中的缩放级别相匹配。将信号与设计用于创建或响应相同信号的应用代码相匹配。提供全面的测量和定时工具，可进行复杂的分析，如最佳/最差情况下的延迟和信号-软件交叉定时。

利用模拟输入进行能耗分析

通过测量目标电压和电流消耗，您可以监控设备的能耗。在对程序流程跟踪进行采样的同时，您还能确定应用代码在哪些方面能效更高，哪些方面能效最低。现在，您可以根据能源使用情况优化应用程序，延长电池寿命或使系统更具可持续性，而不是仅仅优化速度。轻松定位最低、平均和最高能耗区域。

协议分析

As well as sampling the raw signals, the TRACE32 software has built-in support for analyzing a number of industry standard protocols, such as: ASYNC (RS232), CAN, I2C, I3C, I2S, SPI, JTAG, and SWD. Add support for your own protocol analysis by using the provided API to construct a shared library or DLL to manage the signal data and display it any way you want it. Protocol analysis features may be chained for higher level observations.

离线分析

导出逻辑跟踪和程序流程跟踪，以便以后在TRACE32 指令集Simulator 或第三方应用程序中进行离线分析。导出工具支持多种行业标准格式，可让其他工具合作伙伴对导出的轨迹进行分析。

技术数据

比较Logic Analyzer 扩展名

-->


产品	Mixed-Signal Probe	电源集成器 II	电源集成器
说明	全能选手（最受欢迎）	Solution for extra long recordings of many signals	Solution for many signals or wide buses
信号类型	数字和模拟	通过特定探头进行数字和模拟测量	通过特定探头进行数字和模拟测量
Inputs	12 个数字通道、6 个单端电压通道、2 个电流测量通道	多达 102 个数字通道，多达 8 个信号结束电压测量，多达 6 个电流测量	Up to 204 digital channels, up to 8 signal ended voltage, up to 6 current measurements
数字输入电压	0-5V	0-5V	0-5V
数字阈值电压	0.1V - 2.5V	0.1V - 2.5V	0.1V - 2.5V
数字采样率	每个通道 200 MS 采样/秒	500 MSamples/s per channel	500 MSamples/s per channel
模拟输入电压	-12V - +12V	0V - +5V	0V - +5V
模拟分辨率	13 位	12 位	12 位
模拟采样率	1 MS 样本/秒	625 KS 样本/秒	625 KS 样本/秒
触发器输出	不可用	5 个触发输出	不可用
兼容模块	PowerTrace Serial 2, PowerTrace III, MicroTrace and CombiProbe 2	PowerDebug II, PowerDebug PRO, PowerDebug X50/X51	PowerDebug II, PowerDebug PRO, PowerDebug X50/X51, PowerDebug E40, PowerDebug USB 3.0
流媒体模式	是	是	没有
