PowerTrace III
高性能并行跟踪扩展

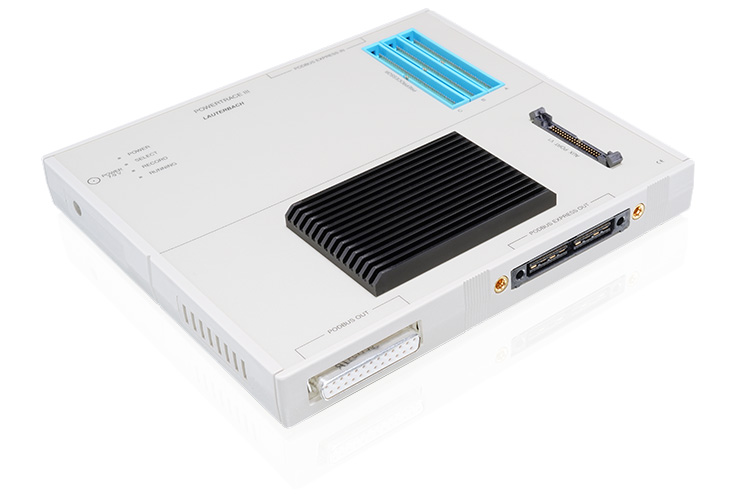

Our high-performance PowerTrace III trace module is the best trace tool available for parallel trace ports, letting you get the maximum data throughput out of your device. With its high speed, large memory buffer, and support of almost any CPU, you are able to record system behavior in real time without influencing the system operation. PowerTrace III uses the PodBus Express port of your existing PowerDebug X51 to expand your system capabilities. Migration to a new architecture requires minimal change due to the modular design of preprocessors and connectors.
比较跟踪扩展
本产品 |
||||
 |
|
 |
 |
|
| 产品 | PowerTrace Serial 2 | PowerTrace III |
PowerTrace II Lite | CombiProbe 2 |
| 内存大小 | 4 GB 或 8 GB | 4 GB 或 8 GB | 1 GByte | 512 MByte |
| 应用 | 高性能串行跟踪 | 高性能并行跟踪 | 平行跟踪 | 调试和系统跟踪 |
| 最大带宽 | 80 Gbit/s | 19.2 Gbit/s | 10.8 Gbit/s | 3.2 Gbit/s |
| 流媒体性能4 (峰值/平均值） |
10 000 / 400 MByte/s | 2 400 / 400 MByte/s | 1 350 / 100 MByte/s | 200 / 140 MByte/s |
| 平行轨迹1 | N/A |
最多 36 条线路 600+ Mbit/s 每条线路 @ 17 条线路 350 Mbit/s 每条线路 @ 36 条线路 |
多达 36 条线路 每条线路 600+ Mbit/s @ 9 条线路 17 条线路时每条线路 450 Mbit/s 36 条线路，每条线路 225 Mbit/s |
两个端口，每个端口最多 4 条线路 每条线路 400 Mbit/s |
| 串行跟踪 | 最多 8 个通道，每个通道2 每车道 12.5 Gbit/s @ 8 车道 4 条通道，每通道 22.5 Gbit/s7 PCIe 第 2/3 代 x8、PCIe 第 4 代x48 |
最多 4 个通道2,3 3 车道时每车道 6.25 Gbit/s 4 车道时每车道 5.00 Gbit/s |
最多 4 个通道2,3 每车道 6.25 Gbit/s @ 2 车道 3 车道时每车道 4.50 Gbit/s 4 车道时每车道 3.38 Gbit/s |
N/A |
| 可选logic analyzer 和能量曲线 | 途经Mixed-Signal Probe | 途经Mixed-Signal Probe | 不可用 | 途经Mixed-Signal Probe |
| 所需的调试模块 | PowerDebug X516 | PowerDebug X516 | PowerDebug X516 | 任何PowerDebug5 |
| 查看更多 | 查看更多 | 查看更多 |
1平均串流速率定义了每秒可即时传输到 PC 的数据量。如果跟踪端口速率低于该平均流速率，则记录时间实际上是无限的。峰值速率是暂时的，由 PowerTrace 扩展程序的内部存储器补偿。
2 我们在此指定串行链路的速度。由于线路编码的原因，传输有效载荷的最大速度通常较小，例如 8b/10b 编码为 80%。
3需要串行预处理器。对于串行跟踪，我们推荐使用PowerTrace Serial 。
4数据流速率定义了每秒可传输到 PC 的数据量。如果跟踪端口的平均速率低于流速率，则记录时间实际上是无限的。
5 CombiProbe 2 works with PowerDebug E50, X50, X51, E40, PRO, USB 3, II. Not supported are PowerDebug Ethernet, USB, or USB 2.
6 PowerTrace extensions work with PowerDebug X50, X51, PRO, II.
7需要预处理器
8PCIeGen.4（16 Gbit/s）需要预处理器（2023 年第二季度推出）。
选择PowerTrace III 套餐
Universal Trace Port Recorder with 4 GigaByte trace memory and a streaming rate up to 400 MByte/s. Supports parallel trace for up to 36 signals via a suitable preprocessor with the following maximum recording speed: 600+ Mbit/s per signal for 17 signals, 350 Mbit/s per signal for 36 signals. Supports serial trace for up to 4 lanes via a serial preprocessor with the following maximum recording speed: 6.25 Gbit/s per lane for 3 lanes, 5.00 Gbit/s per lane for 4 lanes. Requires a suitable trace preprocessor or Nexus Adapter. Requires PowerDebug X51/X50, PowerDebug PRO, or PowerDebug II. Requires TRACE32 software DVD 2021/02 or newer. Can be extended with a Mixed-Signal-Probe (LA-2500).
Universal Trace Port Recorder with 8 GigaByte trace memory and a streaming rate up to 400 MByte/s. Supports parallel trace for up to 36 signals via a suitable preprocessor with the following maximum recording speed: 600+ Mbit/s per signal for 17 signals, 350 Mbit/s per signal for 36 signals. Supports serial trace for up to 4 lanes via a serial preprocessor with the following maximum recording speed: 6.25 Gbit/s per lane for 3 lanes, 5.00 Gbit/s per lane for 4 lanes. Requires a suitable trace preprocessor or Nexus Adapter. Requires PowerDebug X51/X50, PowerDebug PRO, or PowerDebug II. Requires TRACE32 software DVD 2021/02 or newer. Can be extended with a Mixed-Signal-Probe (LA-2500).

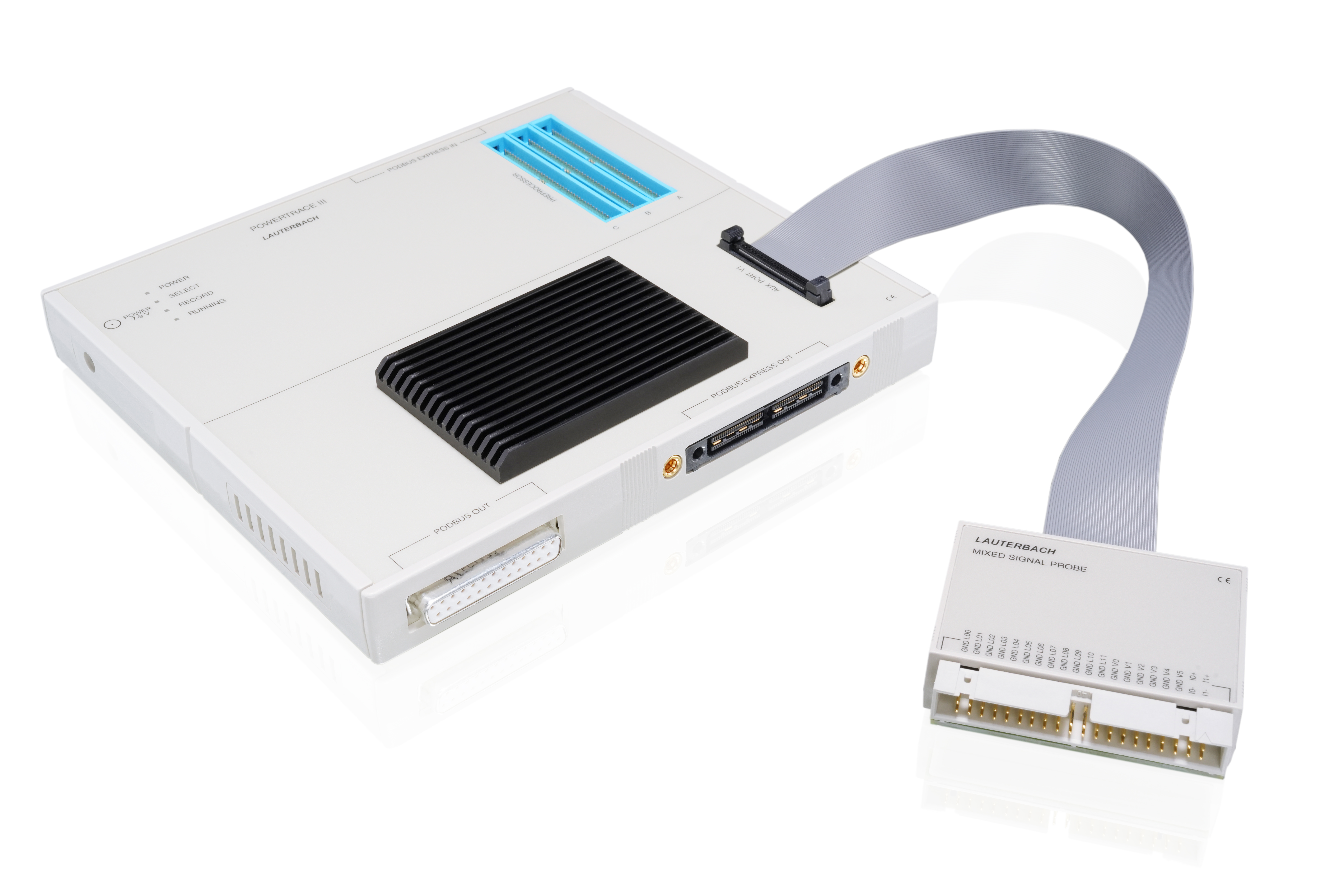

一揽子 PowerTrace-III 通用跟踪端口控制器 和 Mixed-Signal Probe 数字/模拟 40 针连接器 数字探头的特性 12 个通道（12 个数据） 0...5 V 输入 每个通道 200 MS 采样 模拟探头的特性 6 通道 -12V...+12V 13 位分辨率、 2 个电流感应通道、 转换速率 1 MS 样本/秒 需要 PowerDebug II 以太网或PowerDebug PRO 和TRACE32 软件 DVD 2021/02 或更新版本 推荐配件 LA-6470 夹子套装（电缆和夹子）
利用Autofocus 技术最大化带宽
要将目标机的跟踪端口连接到PowerTrace III ，您需要一个特定于平台的跟踪探针，因为跟踪端口有各种形状和大小。根据使用情况，PowerTrace III 的跟踪探针称为预处理器或 Nexus 适配器。
我们预处理器的AutoFocus 技术可自动调整并行轨迹端口每个信号的采样点，使其相互独立。这使得跟踪捕获更加可靠，同时减少了对电路板布线和长度匹配的担忧。
配置示例PowerTrace III
Arm 平行跟踪
捕捉Arm CoreSight™ Trace 用于调查代码执行和数据访问，通过 MICTOR 38 连接器提供。对于超过 16 位的并行跟踪端口，可以将第二条电缆连接到预处理器。
产品包括
- PowerDebug X51
- PowerTrace III
- Debug Probe IDC20A
- 预处理器AutoFocus II
MIPI 并行轨迹
从 MIPI-60 跟踪端口以 MIPI 系统跟踪协议 (STP) 或 MIPI 跟踪封装协议 (TWP) 捕捉跟踪信号。60 针 QTH/QSH 连接通过单个连接器支持多达 36 个并行跟踪信号。
产品包括
- PowerDebug X51
- PowerTrace III
- CombiProbe
- 晶须 MIPI60-Cv2
- 预处理器AutoFocus II MIPI
PowerPC 并行跟踪
通过连接并行 NEXUS 辅助跟踪端口，分析来自 MPC5xxx 和 SPC5xx 微处理器系列 SoC 的程序流程和数据访问。连接Mixed-Signal Probe 可进行额外的能量分析或协议分析，例如对连接的 CAN 总线进行分析。
产品包括
- PowerDebug X51
- PowerTrace III
- 用于 MPC5xxx 的 Nexus 适配器
- Mixed-Signal Probe
