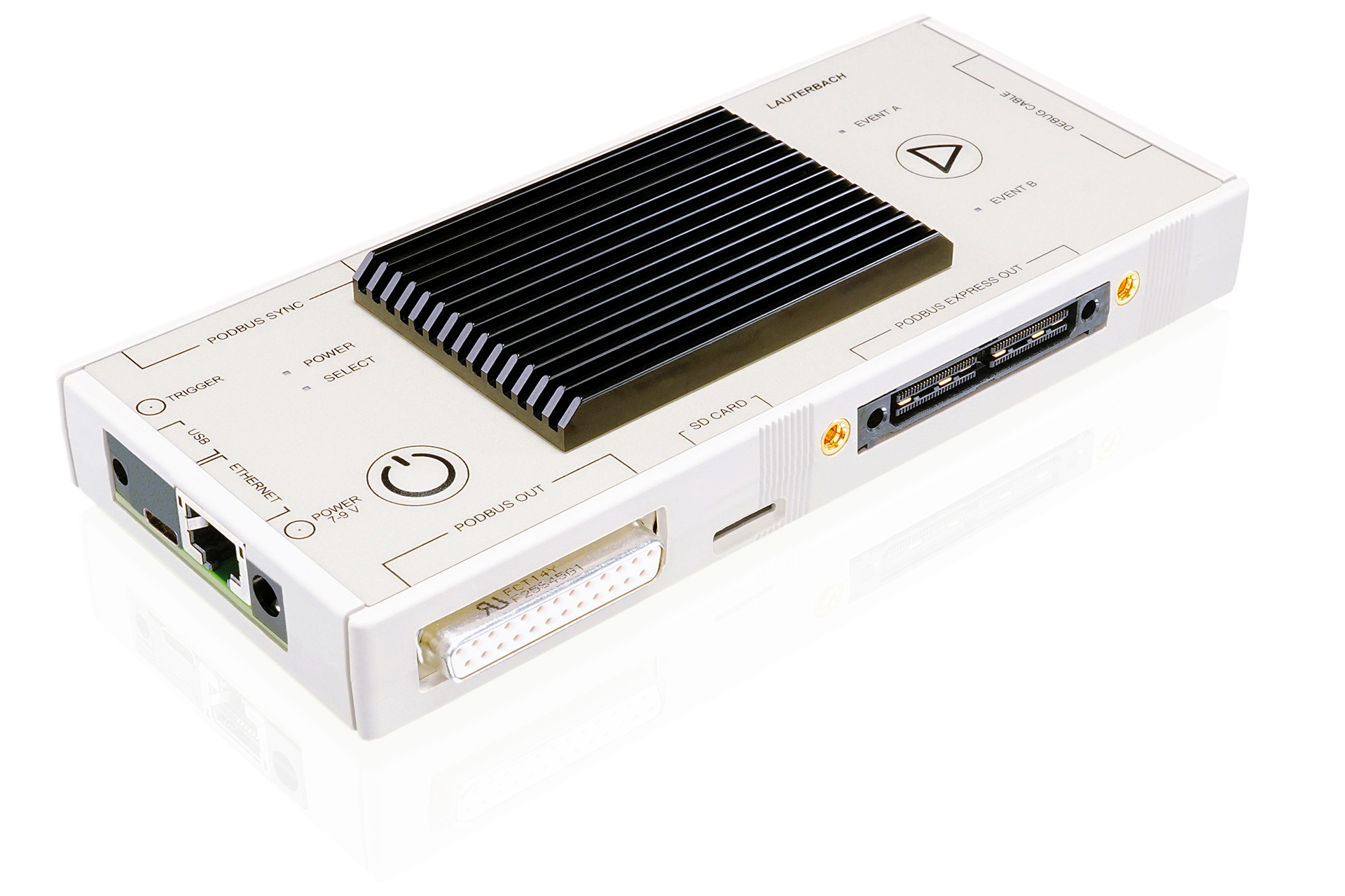

PowerDebug X51
可扩展的高性能调试器
PowerDebug X51 is our high-performance, modular, and future-proof debug controller. It can be expanded with PowerTrace, our leading embedded off-chip trace solution, as well as our logic-analyzers. You can connect it to your PC via USB 3 or 2.5 Gigabit Ethernet, making it the perfect solution for both on-site and remote debugging, whereby you can even supply it with power via USB-C without a power supply unit.
No matter what your application looks like today or in the future, the PowerDebug X51 meets all your challenges, maximizes your productivity, and ensures a valuable return on investment.
完美适用于任何目标
You can connect the PowerDebug X51 to your target via a dedicated debug probe. The probe forms the target-specific part of a TRACE32 debug system and includes the license. By simply exchanging the debug probe, you can switch between different targets without the need to exchange the PowerDebug X51 unit itself.
If cores share an electrically compatible debug interface e.g., several heterogeneous cores in a complex SoC, you can license one debug probe for several core types so that all cores can be debugged simultaneously with a single PowerDebug X51 .
TRACE32 的典型配置
基本调试配置
对于只有一个 JTAG 连接器的目标设备，可以使用类似的调试系统。目标设备本身可能有多个内核，如 SoC，也可能在电路板上有一个包含多个设备的 JTAG 链。
所示产品：
调试和系统跟踪配置
它集调试和跟踪功能于一体，支持 Cortex-M 的 4 位 ETM、TriCore SoC 的紧凑型流动跟踪 (CFT)，以及 STP、STM、ITM 等系统跟踪。通过两个多用途连接器，可以添加一个混合信号探头，用于分析数字或模拟信号。此外，您还可以连接第二个晶须，用于调试和跟踪双芯片 配置。
所示产品：
调试和高带宽并行跟踪配置
当目标机提供高带宽并行跟踪接口和调试端口时，理想的解决方案是添加通用 PowerTrace 模块和目标机专用跟踪预处理器。它能让您访问嵌入式系统的高度详细的运行时信息，而不会干扰其任何实时方面。这样，您就可以执行各种分析，包括运行时性能测量、任务切换监控、代码覆盖率分析等。
所示产品：
- Power Debug X51
- IDC20ADebug Probe
- PowerTrace III
- AutoFocus II 跟踪预处理器
调试和高速串行跟踪配置
越来越多的目标器件选择高速串行跟踪接口，这种接口需要的引脚更少，但工作时钟速度却高得多。在系统中添加PowerTrace Serial ，就可以对多达 8 个通道的 Aurora、PCIe 或 HSSTP 跟踪数据进行采样，而不会影响目标的实时性能。这些数据可用于多种分析功能，如运行时分析或代码覆盖。
所示产品：
比较调试基础模块
本产品 |
||||
 |
 |
 |
||
| 产品 | PowerDebug X51 | PowerDebug E40 | µTrace | |
| PC Interface |
USB 3.2 Gen 1, Type C and 2.5 Gigabit Ethernet |
|
USB 3.2 Gen 1, Type B | |
| 电压范围 | 从 0.4 到 5.0 V* | 从 0.4 到 5.0 V* | 1.2 to 5.0V |
|
| 调试协议 | JTAG, cJTAG, SWD, SWO, DAP and many more |
JTAG, cJTAG, SWD, SWO, DAP and many more |
JTAG，cJTAG，SWD，SWO | |
| Extension connectors |
PodBus and PodBus Express |
PodBus |
无 | |
| 可能的轨迹扩展 | CombiProbe 2,PowerTrace III, 和PowerTrace Serial | CombiProbe 2 | 集成 4 位跟踪支持（无需扩展）。 | |
| 可能的逻辑 分析仪扩展 |
PowerIntegrator II，混合信号探头，通过CombiProbe 2 或PowerTrace III | 混合信号探头，通过CombiProbe 2 | Mixed-Signal Probe | |
| 触发连接器 | 输出 4.4V / 输入 3.3V（5V 容差） | 输出 4.4V / 输入 3.3V（5V 容差） | 输出 3.3V / 输入 3.3V（5V 容差） | |
| 支持架构* | Over 150 microprocessor architectures |
Over 150 microprocessor architectures |
Arm Cortex-M and RISC V 32 bit | |
| 查看更多 | 查看更多 |
要求报价
Universal debug controller of the Extended Connectivity Line (Gen 5) with 2.5 Gbit Ethernet (via TCP/IPv4 and TCP/IPv6) and USB-C 3.2 Gen1 for Windows/Linux/macOS. Can be extended via an optional PowerTrace trace module and PowerIntergrator logic analyzer. Requires a TRACE32 Debug Cable or CombiProbe. Requires TRACE32 software release R.2024.09 or newer. Requires a PC or Mac running Windows, Linux or macOS. SD card slot for standalone operation can be enabled via PowerView software. See more at www.lauterbach.com/x51
