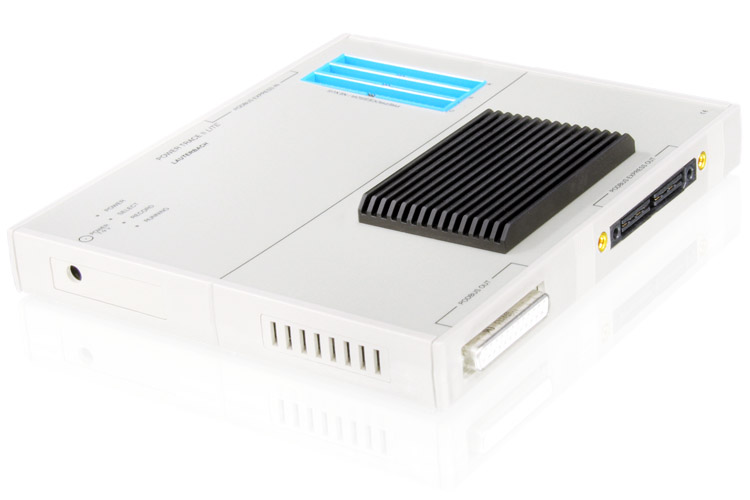

PowerTrace II Lite

概述

经济高效的并行跟踪扩展

PowerTrace II Lite PowerTrace II Lite 利用现有 Power Debug X50 的 PodBus Express 端口扩展系统功能。由于我们的预处理器采用模块化设计,因此迁移到新的 只需最小的改动。架构

收益

每个项目都能从实时跟踪中获益

实时跟踪大大提高了嵌入式系统的调试和分析能力。即使是使用中小型 SoC 和小型代码库的项目,也能从测量执行性能、分析竞赛条件或证明代码覆盖率中获益。尽管与PowerTrace III 相比,PowerTrace II Lite 的跟踪带宽有所降低,但它仍具有 我们最强大的跟踪模块中的 全套世界知名分析功能

使用任何可用的跟踪协议

将多个内核的数据同时存储在 1 GB 高速存储器中。PowerTrace II Lite 的最大记录速度为 10 Gbit/s,适合当今许多处理器的速度。

与现代多核设备保持同步

将多个内核的数据同时存储在 1 GB 高速存储器中。PowerTrace II Lite 的最大记录速度为 10 Gbit/s,适合当今许多处理器的速度。

物超所值

PowerTrace II Lite 是一种经济高效的解决方案,适用于除最快的高端处理器之外的所有跟踪应用,而且使用我们的Mixed-Signal Probe 并非必要。不过,它提供了我们的全套分析功能。

超长追踪,捕捉一切

通过将跟踪数据流传输到主机,捕获超长时间的跟踪记录,以供日后分析。平均 100 MB/s 的数据流速度可确保在许多情况下进行可靠传输而不会丢失数据。Power Trace II Lite 的内部高速存储器可以可靠地处理更高的瞬间跟踪速率。

技术数据

比较跟踪扩展

本产品

Lauterbach-Powertrace-Serial-2 Lauterbach-Powertrace-III Lauterbach-Powertrace-II-lite 劳特巴赫combiprobe
产品 PowerTrace Serial 2 PowerTrace III
PowerTrace II Lite CombiProbe 2
内存大小 4 GB 或 8 GB 4 GB 或 8 GB 1 GByte 512 MByte
应用 高性能串行跟踪 高性能并行跟踪 平行跟踪 调试和系统跟踪
最大带宽 80.0 Gbit/s 19.2 Gbit/s 10.8 Gbit/s 3.2 Gbit/s
流媒体性能1
(峰值/平均值)
10 000 / 400 MByte/s 2 400 / 400 MByte/s 1 350 / 100 MByte/s 200 / 140 MByte/s
平行跟踪2 N/A
最多 36 条线路
600+ Mbit/s 每条线路 @ 17 条线路
350 Mbit/s 每条线路 @ 36 条线路
多达 36 条线路
每条线路 600+ Mbit/s @ 9 条线路
17 条线路时每条线路 450 Mbit/s
36 条线路,每条线路 225 Mbit/s
两个端口,每个端口最多 4 条线路 每条线路 400 Mbit/s
串行跟踪 最多 8 个通道,3
8 车道时每车道 12.5 Gbit/s
每通道 22.5 Gbit/s @ 4 通道7
PCIe 第 2/3 代 x8、PCIe 第 4 代x48
最多 4 车道3,4
3 车道时每车道 6.25 Gbit/s
4 车道时每车道 5.00 Gbit/s
最多 4 个通道3,4
每车道 6.25 Gbit/s @ 2 车道
3 车道时每车道 4.50 Gbit/s
4 车道时每车道 3.38 Gbit/s
N/A
可选logic analyzer 和能量曲线 途经Mixed-Signal Probe 途经Mixed-Signal Probe 不可用 途经Mixed-Signal Probe
所需的调试模块 PowerDebugX506 PowerDebugX506 PowerDebugX506 任何PowerDebug5
查看更多
查看更多
查看更多

1 平均数据流速率定义了每秒可传输到 PC 的数据量。如果跟踪端口的速率低于平均流速率,则记录时间实际上是无限的。峰值速率是暂时的,由 PowerTrace 扩展程序的内部存储器补偿。

2 需要预处理器。引脚数和记录速度取决于所使用的预处理器和跟踪协议

3指定串行链路的速度。由于线路编码的原因,传输有效载荷的最大速度通常较小,例如 8b/10b 编码为 80%。

4需要串行预处理器。要进行串行跟踪,建议使用PowerTrace Serial 。

5 CombiProbe 2 可与 PowerDebug E50、X50、E40、PRO、USB 3 和 II 配合使用。不支持 PowerDebug 以太网、USB 或 USB 2。

6 个PowerTrace 扩展可与 PowerDebug X50、PRO、II 一起使用。

7需要预处理器

8PCIe Gen.4(16 Gbit/s)需要预处理器(2023 年第二季度推出)。

订单信息

PowerTrace II Lite 套餐

PowerTrace II LITE 1GB
LA-3581

经济高效的跟踪记录仪 具有 1 GigaByte 跟踪存储器 流速率高达 100 MByte/s。 通过合适的预处理器,最多可并行跟踪 36 个信号 最大记录速度如下 每个信号 600+ Mbit/s(9 个信号)、 17 个信号每个信号 450 Mbit/s、 36 个信号每个信号 225 Mbit/s。 通过串行预处理器支持多达 4 个通道的串行跟踪 最大记录速度如下 2 个通道时,每个通道 6.25 Gbit/s、 3 通道每通道 4.50 Gbit/s、 4 通道每通道 3.38 Gbit/s。 需要合适的跟踪预处理器或 Nexus 适配器。 需要 PowerDebug X50、PowerDebug PRO 或 PowerDebug II。

更多细节
目标连接

利用AutoFocus 技术最大化带宽

要将目标机的跟踪端口连接到PowerTrace II Lite ,您需要一个特定于平台的跟踪探针,因为跟踪端口有各种形状和大小。根据使用情况,PowerTrace II Lite 的跟踪探针称为预处理器或 Nexus 适配器。

我们预处理器的AutoFocus 技术可自动调整并行轨迹端口每个信号的采样点。 这样就能更可靠地捕获轨迹,而无需担心电路板布线、阻抗和长度匹配等问题。

查看跟踪探头 了解AutoFocus 技术

AutoFocus 技术 | 劳特巴赫
典型配置

配置示例PowerTrace II Lite

带 IDC20A 和AutoFocus  的 PowerTrace Lite II | 劳特巴赫

Arm® 平行跟踪

为了研究Arm Cortex ® SoC 上的动态代码执行情况,该配置通过 38 针 MICTOR 连接器捕获 CoreSight™ 跟踪端口接口单元 (TPIU) 发出的并行脱机芯片 跟踪。

产品包括

PowerTrace Lite II Nexus | 劳特巴赫

PowerPC 并行跟踪

通过连接并行 Nexus 辅助跟踪端口,分析来自 MPC5xxx 和 SPC5xx 微处理器系列 SoC 的数据访问程序流程。

产品包括
