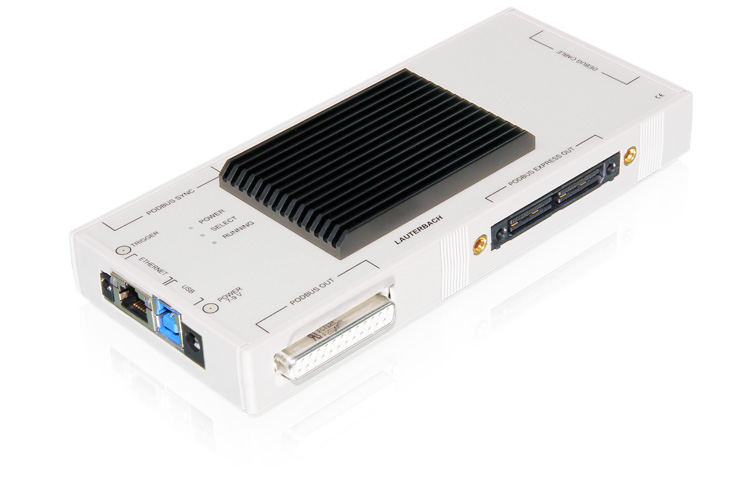

PowerDebug X50

概述

可扩展的高性能调试器

PowerDebug X50 是我们的高性能、模块化和面向未来的调试控制器。它可以通过 PowerTrace(我们领先的嵌入式离线芯片 跟踪解决方案)以及我们的逻辑分析仪进行扩展。您可以通过 USB 3 或千兆以太网将其连接到 PC,使其成为现场和远程调试的完美解决方案。

无论您现在或将来的应用是什么样子,PowerDebug X50 都能满足您的所有挑战,最大限度地提高您的生产率,并确保有价值的投资回报。

收益

你可以拥有一切

我们的 PowerDebug X50 是迄今为止最先进的调试工具,允许您进行远程调试,并可通过添加跟踪和logic analyzer 模块进行扩展,以实时记录芯片 数据和硬件信号。它具有足够的灵活性,可以根据您的项目进行调整,而且功能强大,可以支持我们全系列的跟踪和逻辑采样工具。PowerDebug X50 是通向无限调试功能的大门,可满足您当前和未来的挑战。

通用调试控制器

PowerDebug X50 基本模块可配置为支持来自 150 多个受支持芯片 架构 的 15000 多个设备中的任何一个,只需交换debug probe 或添加合适的许可证即可。

无限制多核调试

使用 PowerDebug X50 使用 PowerDebug X50 和经过适当授权的Debug Probe ,可以同时调试电路板或 SoC 中的所有内核,而无需考虑架构 。通过同步断点和运行时控制,您可以掌控整个系统。

使用跟踪和逻辑分析仪进行扩展

通过添加处理器跟踪和逻辑跟踪扩展模块,根据需要增加 PowerDebug X50 的功能和特性。处理器跟踪为被测应用提供了无数的分析选项,包括运行时性能和代码覆盖率。利用逻辑分析仪对数字信号和模拟信号的强大功能,在实际事件和正在执行的软件之间进行交叉触发,并测量系统运行时使用的功率。

用于远程操作的以太网连接

PowerDebug X50 支持与主机的高速 USB3 连接以及用于远程访问的千兆位以太网。这样,您就可以与同事共享目标,将其放置在安全的实验室,甚至是另一个国家。

完美同步的调试套件

控制所有工具。添加其他调试和跟踪模块,因为 PodBus 互连器将确保所有模块的时间戳一致。利用辅助 I/O 连接器集成和交叉触发其他工具,如示波器或logic analyzer 。

超快调试,响应时间短

调试大型应用程序、运行复杂的定时或跟踪分析或运行自动回归测试都非常耗时。即使是很小的节省,也要经过多次反复。PowerDebug 系统通过将专用调试硬件加速器置于目标机附近,并卸载主机上的许多调试决策,缩短了响应时间,提高了上传/下载速度。与基于主机的调试系统相比,这使得调试任务的速度大大加快,从而缩短了开发时间,降低了成本。

目标连接

完美适用于任何目标

您可以将 PowerDebug X50 通过专用的debug probe 连接到目标机。该探针构成TRACE32 调试系统的目标特定部分,并包含许可证。只需交换debug probe ,您就可以在不同目标之间切换,而无需交换 PowerDebug X50 装置本身。

如果内核共用一个电气兼容的调试接口,例如复杂 SoC 中的多个异构内核,您可以为多个内核类型授权一个debug probe ,这样所有内核都可以通过一个 PowerDebug 同时进行调试。 X50 .

AUTO26Debug Probe - Lauterbach

自动 26Debug Probe

AUTO26Debug Probe 专用于汽车项目。

IDC20ADebug Cable- 劳特巴赫

IDC20ADebug Probe

IDC20ADebug Probe 的设计具有最大的灵活性,其引脚布局在整个嵌入式市场中最为常见。

CombiProbe- 劳特巴赫

CombiProbe 2

紧凑的调试和跟踪系统,具有最宽4位的紧凑跟踪端口

调试探头 | 劳特巴赫

针对特定架构的Debug Probles

专用于特定目标平台的专用调试探头。

查看详情

典型配置

PowerDebug X50 的配置示例

汽车配置 - 劳特巴赫

基本调试配置

对于只有一个 JTAG 连接器的目标设备,可以使用类似的调试系统。目标设备本身可能有多个内核,如 SoC,也可能在电路板上有一个包含多个设备的 JTAG 链。

所示产品:

使用混合信号探头进行系统跟踪 - 劳特巴赫

调试和系统跟踪配置

它集调试和跟踪功能于一体,支持 Cortex-M 的 4 位 ETM、TriCore SoC 的紧凑型流动跟踪 (CFT),以及 STP、STM、ITM 等系统跟踪。通过两个多用途连接器,可以添加一个混合信号探头,用于分析数字或模拟信号。此外,您还可以连接第二个晶须,用于调试和跟踪双芯片 配置。

所示产品:

并行轨迹配置 - 劳特巴赫

调试和高带宽并行跟踪配置

当目标机提供高带宽并行跟踪接口和调试端口时,理想的解决方案是添加通用 PowerTrace 模块和目标机专用跟踪预处理器。它能让您访问嵌入式系统的高度详细的运行时信息,而不会干扰其任何实时方面。这样,您就可以执行各种分析,包括运行时性能测量、任务切换监控、代码覆盖率分析等。

所示产品:

串行跟踪 - 劳特巴赫

调试和高速串行跟踪配置

越来越多的目标器件选择高速串行跟踪接口,这种接口需要的引脚更少,但工作时钟速度却高得多。在系统中添加PowerTrace Serial ,就可以对多达 8 个通道的 Aurora、PCIe 或 HSSTP 跟踪数据进行采样,而不会影响目标的实时性能。这些数据可用于多种分析功能,如运行时分析或代码覆盖。

所示产品:

技术数据

比较调试基础模块

本产品

lauterbach-powerdebug-pro-la3505 Lauterbach-Powerdebug-E40 劳特巴赫-微痕
产品 PowerDebug X50 PowerDebug E40
µTrace
PC Interface
USB 3 / Gigabit Ethernet
USB 3 USB 3
电压范围 从 0.4 到 5.0 V* 从 0.4 到 5.0 V* 1.2 to 5.0V
调试协议 JTAG, cJTAG, SWD, SWO, DAP and many more
JTAG, cJTAG, SWD, SWO, DAP and many more
JTAG,cJTAG,SWD,SWO
Extension connectors
PodBus and PodBus Express
PodBus
可能的轨迹扩展 CombiProbe 2,PowerTrace III, 和PowerTrace Serial CombiProbe 2 集成 4 位跟踪支持(无需扩展)。
可能的逻辑
分析仪扩展
PowerIntegrator II,混合信号探头,通过CombiProbe 2 或PowerTrace III 混合信号探头,通过CombiProbe 2 Mixed-Signal Probe
触发连接器 输出 4.4V / 输入 3.3V(5V 容差) 输出 4.4V / 输入 3.3V(5V 容差) 输出 3.3V / 输入 3.3V(5V 容差)
支持架构* Over 150 microprocessor architectures
Over 150 microprocessor architectures
Arm Cortex-M 或 RISC-V 32 位
查看更多 查看更多

*:取决于所使用的debug probe 。

订单信息

要求报价

PowerDebug X50
LA-3506

扩展连接线(第 5 代)通用调试控制器 配备 1 Gbit 以太网(通过 TCP/IPv4 和 TCP/IPv6)和 USB 3.x Gen 1 适用于 Windows/Linux/macOS。 可通过可选的 PowerTrace 跟踪模块进行扩展 和 PowerIntergratorlogic analyzer 进行扩展。 需要TRACE32 Debug Cable 或CombiProbe 。 要求TRACE32 软件版本 R.2022.09-SP2 或更新版本。 需要运行 Windows、Linux 或 macOS 的 PC 或 Mac。

更多细节

有什么问题吗?

凭借 40 多年的行业领先地位,我们的专业工程师随时为您提供帮助。如果您对我们的产品或哪种配置最适合您需要咨询,请联系我们的销售工程师。 如果您需要劳特巴赫系统方面的帮助,请联系我们的工程支持团队。
