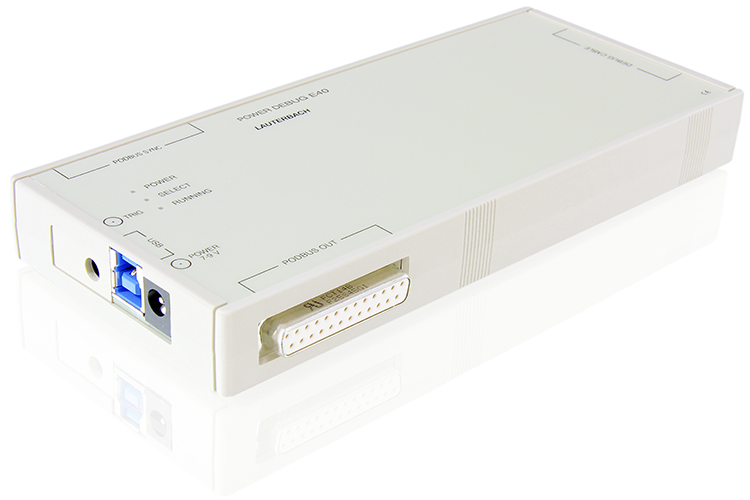

PowerDebug E40

概述

功能强大的标准调试器

PowerDebug E40 是我们的基本线路调试控制器,性能卓越,可帮助您完成简单和复杂的调试任务。它支持USB3 高速连接 主机,并可通过logic analyzer 模块进行扩展。我们的通用调试工具旨在最大限度地提高您的工作效率和投资回报。高能效设计允许无风扇运行,实现静音调试。

收益

您的日常调试伴侣

专注于今天的问题,因为我们已经解决了明天的问题。我们的PowerDebug E40 是一款现代化、高性能、灵活的工具,可让您从一个嵌入式目标无缝过渡到另一个嵌入式目标。所有操作均由同一个PowerView 用户界面驱动,该界面已被证明可显著减少培训时间和总体拥有成本。

通用调试控制器

只需更换debug probe 或添加合适的许可证,即可轻松调整PowerDebug E40 ,使其支持 15000 多种设备和 150 多个芯片 架构 。

超快调试,响应时间短

调试大型应用程序、运行复杂的定时或跟踪分析或运行自动回归测试都非常耗时。即使是很小的节省,也要经过多次反复。PowerDebug 系统通过将专用调试硬件加速器置于目标机附近,并卸载主机上的许多调试决策,缩短了响应时间,提高了上传/下载速度。与基于主机的调试系统相比,这使得调试任务的速度大大加快,从而缩短了开发时间,降低了成本。

无限制多核调试

使用单个debug probe 同时调试多个内核,无论内核的架构 。即使在具有多个 CPU、DSP 和其他内核的异构多核 RISC 集群中,也能仅通过一个PowerDebug E40 控制所有内核。

节能和静音调试

PowerDebug E40 运行时没有风扇,大大降低了功耗,并消除了与风扇有关的噪音污染。这样,您就能更好地专注于嵌入式系统的开发工作。

使用CombiProbe

通过添加CombiProbe 来增强PowerDebug E40 的功能,它能够支持 4 位离线芯片 跟踪。可以记录系统跟踪和过滤程序流程跟踪,以便更深入地了解目标应用程序的动态行为。

同步所有工具

使用辅助 I/O 连接器发送或接收触发信号,将PowerDebug E40 与示波器和逻辑分析仪等其他工具同步。通过 PodBus 连接器,您可以同步多个TRACE32 工具,用于实现多个调试端口的系统。

目标连接

灵活的目标连接

在不同目标之间切换 ,而无需更换PowerDebug E40 装置本身。PowerDebug E40 通过模块化debug probe 与目标相连。该探针是TRACE32 调试系统的目标特定部分,包括适当的电气接口和架构 许可证。

只需进行简单的数字升级,即可将多个目标架构 许可证添加到单个debug probe 。如果您有多个具有兼容电气接口的设计,则可以通过一个探针支持所有设计。如果您的多核设计共用一个调试接口,则可以使用一个PowerDebug E40 和一个debug probe 同时调试所有内核。

如果新的目标设备使用不同的电气连接,您只需更新debug probe ,或者购买一个简单的适配器,就可以立即开始调试。您现有的PowerDebug E40 和PowerView 软件将继续连接您的目标设备。

AUTO26Debug Probe - Lauterbach

自动 26Debug Probe

AUTO26Debug Probe 专用于汽车项目。

IDC20ADebug Cable- 劳特巴赫

IDC20ADebug Probe

IDC20ADebug Probe 的设计具有最大的灵活性,其引脚布局在整个嵌入式市场中最为常见。

CombiProbe- 劳特巴赫

CombiProbe 2

紧凑的调试和跟踪系统,具有最宽4位的紧凑跟踪端口

调试探头 | 劳特巴赫

架构-特定探针

专用于特定目标平台的专用调试探头。

查看详情

典型配置

配置示例PowerDebug E40

标准调试 - 劳特巴赫

标准调试器配置

带有 IDC20ADebug Probe 的PowerDebug E40 为调试大量目标提供了标准配置。这种配置非常适合Arm Cortex-A/R/M、RISC-V、ARC、Xtensa、C6000、Hexagon 等架构 。

所示产品:

标准汽车配置 - 劳特巴赫

汽车调试器配置

如果您的目标是基于专为汽车应用设计的内核或 SoC,那么这就是您的完美配置。该配置非常适合架构 ,如 TriCore/AURIX、PowerPC、RH850 等。为了处理不同的接地电平,您可以添加一个可选的隔离适配器。

所示产品:

双芯片 跟踪配置 - 劳特巴赫

双芯片 Arm Cortex-M 追踪

对于安全关键型应用,您可能会在Arm Cortex-M CPU 内核的基础上实现双芯片 配置。在这种情况下,您通常希望同时跟踪两个 Cortex-M 内核的程序流程。这种配置支持两个独立的调试和跟踪端口,并可将两个 4 位嵌入式跟踪宏单元 (ETM) 流相互关联。

所示产品:

技术数据

比较调试基础模块

本产品

lauterbach-powerdebug-pro-la3505 Lauterbach-Powerdebug-E40 劳特巴赫-微痕
产品 PowerDebug X50 PowerDebug E40 µTrace
PC Interface
USB 3 / Gigabit Ethernet
USB 3 USB 3
电压范围 从 0.4 到 5.0 V* 从 0.4 到 5.0 V* 1.2 to 5.0V
调试协议 JTAG, cJTAG, SWD, SWO, DAP and many more
JTAG, cJTAG, SWD, SWO, DAP and many more
JTAG,cJTAG,SWD,SWO
Extension connectors
PodBus and PodBus Express
PodBus
可能的轨迹扩展 CombiProbe 2,PowerTrace III, 和PowerTrace Serial CombiProbe 2 集成 4 位跟踪支持(无需扩展)。
可能的逻辑
分析仪扩展
PowerIntegrator II,混合信号探头,通过CombiProbe 2 或PowerTrace III 混合信号探头,通过CombiProbe 2 Mixed-Signal Probe
触发连接器 输出 4.4V / 输入 3.3V(5V 容差) 输出 4.4V / 输入 3.3V(5V 容差) 输出 3.3V / 输入 3.3V(5V 容差)
支持架构* Over 150 microprocessor architectures
Over 150 microprocessor architectures
Arm Cortex-M 或 RISC V 32 位
查看更多
查看更多

*:取决于所使用的debug probe 。

订单信息

要求报价

PowerDebug E40
LA-3503

Essential Line(第 4 代)无风扇通用调试控制器 带 USB 3.x Gen 1 适用于 Windows/Linux/macOS。 需要TRACE32 Debug Cable 或CombiProbe 。 需要TRACE32 软件 DVD 2022/02 或更新版本。 需要运行 Windows、Linux 或 macOS 的 PC 或 Mac。

更多细节

有什么问题吗?

凭借 40 多年的行业领先地位,我们的专业工程师随时为您提供帮助。如果您对我们的产品或哪种配置最适合您需要咨询,请联系我们的销售工程师。 如果您需要劳特巴赫系统方面的帮助,请联系我们的工程支持团队。
